自動化設備中的 U 型安全光柵應用

在浙江一家電子裝配車間，曾發生操作人員調試 SCARA 機器人時，手臂不慎進入運動區域的驚險一幕。幸好 U 型安全光柵迅速反應，及時觸發停機，避免了機械臂碰撞傷害。隨著自動化設備越來越普及，傳統安全防護在狹窄空間里的局限性逐漸暴露，而 U 型安全光柵憑借獨特設計和性能優勢，成為精密設備防護的熱門選擇。本文就結合實際應用場景，聊聊 U 型光柵的優勢、選型方法和安裝要點，幫您做好自動化設備的安全防護。

一、U 型安全光柵：小空間防護的 “得力助手”

（一）結構設計：專為緊湊場景打造

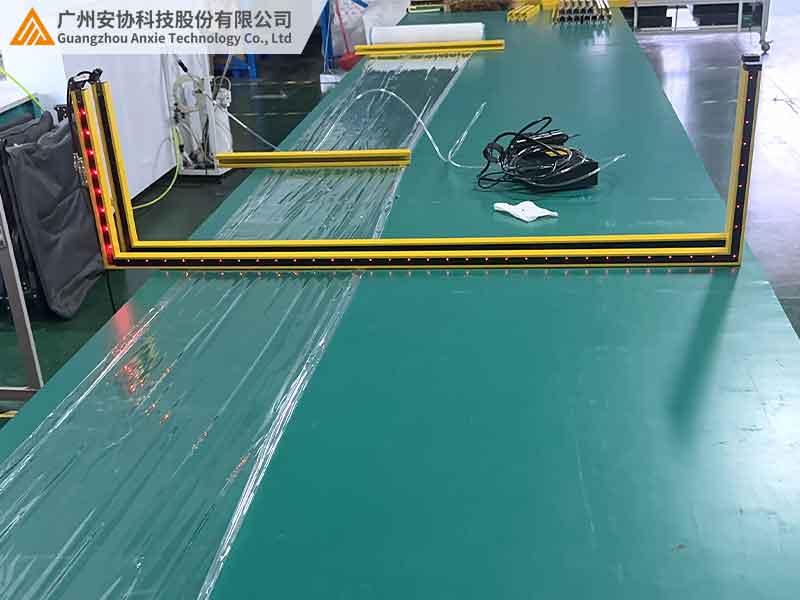

U 型安全光柵把發射器和接收器集成在一側，不用像傳統光柵那樣在設備兩邊分別安裝，只要固定在設備一側，就能形成扇形防護區域。這種設計特別適合空間狹窄的小型自動化設備，不用擔心安裝時空間不夠。

（二）核心優勢：三大特點適配精密防護

安裝方便：不用反復校準對射角度，安裝速度快，比傳統光柵節省大量調試時間；

節省空間：厚度很薄，能直接嵌入設備邊框，不占多余操作空間；

消除盲區：扇形檢測范圍廣，能覆蓋設備前方和兩側危險區域，避免出現檢測死角。

二、三大典型應用場景：小身材有大用處

（一）SCARA 機器人：高速協作中的安全保障

SCARA 機器人手臂運行速度快，工作空間卻比較窄。傳統光柵安裝在兩側，容易和機械臂運動軌跡產生干涉。而 U 型光柵單側安裝，能在機器人底座前方形成防護區，還能實現分級預警：人員靠近時設備減速，觸發光束遮擋就立即停機，既保障安全又不影響效率。某 3C 產品組裝線用了 U 型光柵后，人機協作更順暢，機械臂碰撞事故再也沒發生過。

（二）CNC 加工中心：刀具區域的安全屏障

CNC 加工中心換刀時，裸露的刀具容易劃傷操作人員，傳統防護門頻繁開關還會影響上下料速度。U 型光柵防護等級高，能穿透防護玻璃進行檢測，還不怕冷卻液和金屬碎屑干擾，誤停次數大幅減少，換刀效率明顯提升。

（三）自動裝配線：防止誤觸的 “小衛士”

自動裝配線工位緊湊，操作人員拿放零件時，很容易碰到精密機械結構。15mm 光束間距的微型 U 型光柵，厚度薄、精度高，能精準檢測到指尖、鑷子等細小物體的誤觸，保障裝配過程安全，提升產品良品率。

三、選型關鍵：按需匹配設備需求

四、安裝維護：細節影響防護效果

安裝 U 型光柵要注意三點：高度要和操作人員手部活動高度一致；根據設備運動軌跡調整檢測角度；用標定塊測試最遠端檢測精度。日常使用中，要把信號線和動力線分開布置，防止電磁干擾；多粉塵環境下，定期用壓縮空氣清理鏡頭。還要經常用標準檢測棒測試光柵功能，模擬設備振動檢查穩定性。

五、案例對比：U 型光柵 VS 傳統對射式光柵

某新能源電池注液機改造時對比發現，傳統對射式光柵安裝布線復雜，調試時間長，還容易和機械臂碰撞；U 型光柵單側安裝又快又簡單，檢測范圍能完全覆蓋危險區域，還能精準檢測指尖誤觸，改造后設備運行效率提高，也不再有誤停機的情況。

六、結語：選對光柵，守護安全

在空間緊湊的自動化設備防護中，U 型安全光柵憑借安裝便捷、檢測精準等優勢脫穎而出。選型時綜合考慮檢測距離、光束間距等要素，安裝維護注重細節，就能發揮它的最大防護作用。安協 U 型安全光柵有多種規格，適配不同行業需求，歡迎訪問官網（www.yrgdgs.com）下載選型手冊，或聯系我們獲取免費方案設計。
