安全光柵安裝注意事項有哪些：從準備到調試的全流程指南

在山東某機械加工廠，一臺沖床因安全光柵安裝角度偏差，導致操作人員手部輕微擦傷。設備主管復盤時發現：“以為安裝很簡單，沒想到角度沒校準就出了問題?！?安全光柵的安裝質量直接影響防護效果，稍有不慎就可能導致漏檢或誤報。本文結合常見工業場景，解析安裝前、中、后的關鍵注意事項，附核心安裝要點對比表，助您避開安裝陷阱，發揮設備最佳性能。

一、安裝前：三步驟做好準備工作

（一）環境評估：明確安裝 “基本面”

1.溫度 / 濕度：高溫環境需選耐高溫型號，避免外殼變形；潮濕環境要用 IP67 防護等級的光柵，鏡頭最好有疏水涂層防凝露。

2.振動 / 粉塵：振動大的設備，像沖床，要配抗震支架；多塵環境則選防塵等級高的光柵，鏡頭前可加裝防塵網。

（二）支架選擇：適配設備形態

不同設備適合的支架不同：沖床、注塑機用 L 型金屬支架，保證承重；機器人協作區用可調角度支架，方便校準；流水線傳送帶適合橫梁式支架，支撐距離長 。

（三）工具準備：專業工具缺一不可

安裝時，激光對準儀用來校準角度，確保發射端與接收端對齊；扭矩扳手按要求擰緊支架螺絲；萬用表則在調試時檢測信號，保證觸點正常工作。

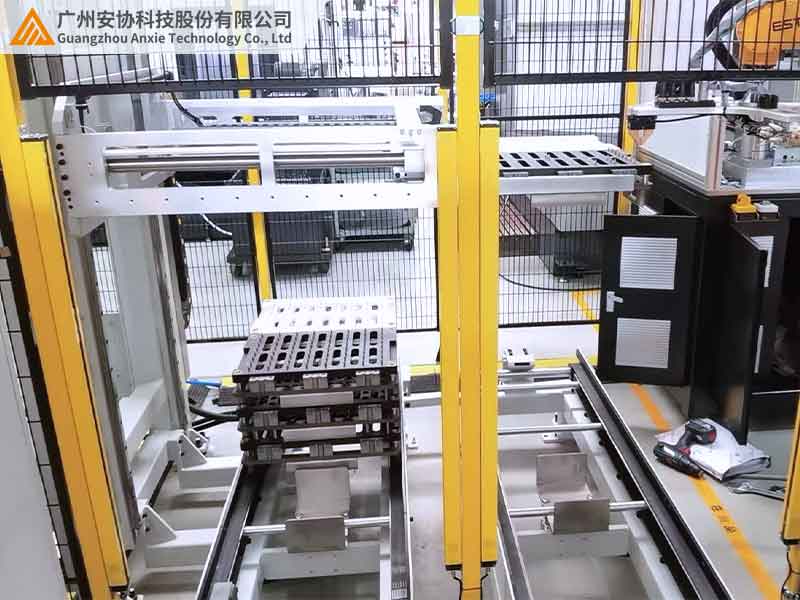

二、安裝中：五關鍵步驟決定成敗

（一）位置定位：避開三大誤區

1.危險區域全覆蓋：以沖床為例，光柵底部不能離地面太高，頂部要足夠高，這樣才能覆蓋操作人員手部活動范圍。

2.避開強光直射：發射端和接收端不能正對窗戶或機床照明燈，否則容易誤判，可加遮光罩或調整角度解決。

3.反射式安裝的特殊要求：采用反射鏡方案時，要注意反射鏡和發射端的距離，以及反射鏡之間的夾角，確保沒有檢測盲區。

（二）角度校準：分三步精準對齊

先肉眼大致對齊發射端和接收端，不擰緊螺絲；再用對準儀精細調整，直到接收端指示燈全亮；最后按規定扭矩擰緊螺絲，并復查角度 。

（三）線纜連接：防干擾是關鍵

信號線要用屏蔽線纜，并且遠離動力線纜；控制模塊要單獨接地，避免電磁干擾；在潮濕環境，要用防水接頭，線纜也要預留一定長度，防止拉扯松動。

（四）多組級聯：長距離防護要點

多組光柵級聯時，要用專用同步線連接，保證信號同步；非危險區域記得通過信號屏蔽，避免設備誤停。

（五）反射鏡安裝：三要素確保折射精度

安裝反射鏡前先清潔鏡面，防止指紋、灰塵影響反射效果；用帶調節功能的支架，配合對準儀調整角度；在振動場景，給反射鏡背面加防震膠墊，防止共振偏移。

三、安裝后：調試與維護不可少

（一）通電調試：四步確認功能

1.信號測試：遮擋光束，檢查接收端指示燈和設備停機信號是否正常；

2.盲區檢測：用物體測試防護區域，確保沒有漏檢點；

3.環境測試：模擬粉塵、振動環境，觀察是否誤報；

4.聯動測試：與其他系統聯動，驗證預警和停機功能。

（二）定期維護：保障長期穩定

日常要檢查光柵外觀，查看支架是否松動、鏡頭有無粉塵；每周清潔鏡頭；每月復查角度并測試功能；每季度檢查線纜狀況 。

四、核心安裝要點對比表

五、典型案例：從 “安裝失誤” 到 “可靠防護”

背景：某汽車配件廠沖床安裝安全光柵后，因支架扭矩不足，振動導致角度偏移，漏檢率較高。

解決方案：更換抗震支架并按標準扭矩固定，用激光對準儀重新校準角度。

效果：漏檢問題解決，設備誤停率大幅下降，連續 1 年無安全事故。

六、結語：安裝細節決定防護效果

安全光柵的安裝從準備到維護，每個環節都很重要。安裝前要做好環境評估，選對支架和工具；安裝中精準校準、規范接線；安裝后嚴格調試、定期維護。

安協安全光柵提供全系列安裝配件和專業技術指導，已成功服務眾多企業。立即訪問官網（www.yrgdgs.com）下載《安全光柵安裝手冊》，或聯系技術團隊獲取免費現場勘測，讓專業安裝為您的設備安全保駕護航。
