自動化沖床安全光柵選型指南：從風險防控到高效生產

在廣東某五金加工廠，一臺自動化沖床因安全光柵選型不當，導致操作人員手臂輕微擦傷。這類事故背后，是對沖床安全光柵核心參數和應用場景的理解偏差。作為沖床防護的 “電子護欄”，安全光柵如何選才能既保障安全又不影響生產效率？本文結合高速沖床、精密沖床、多工位沖床等場景，解析選型的核心要素、實戰經驗及避坑要點，助您選對合適的安全防護方案。

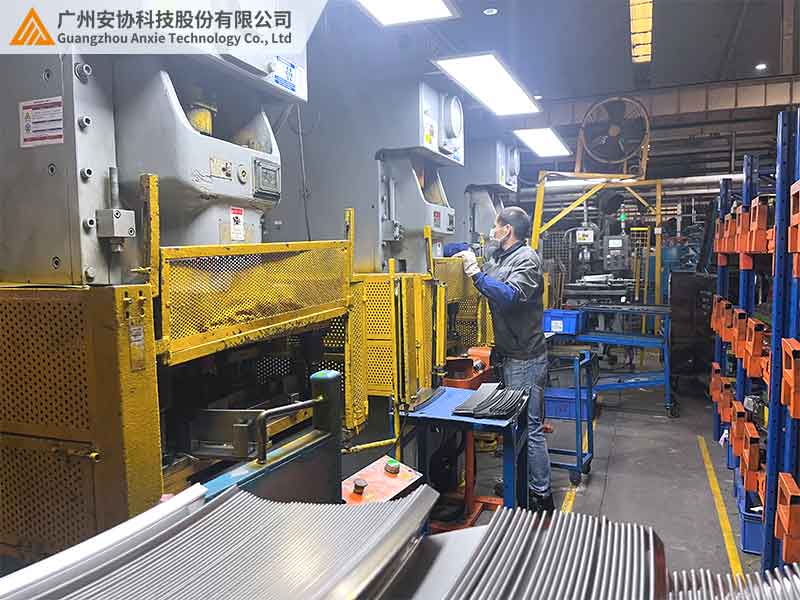

一、自動化沖床的安全防護痛點

沖床作業的高危險性，對安全光柵提出三大核心需求：

1.高精度檢測：

沖床模具區通常狹小，需精準識別手指級危險，普通光柵若光束間距過大，漏檢風險顯著增加。

2.高速響應能力：

高速沖床運行時滑塊速度極快，若光柵響應不及時，可能因延遲導致防護失效，某汽配廠就曾因此類問題發生事故。

3.抗干擾穩定性：

沖床運行時的振動和電磁脈沖，易導致光柵信號紊亂，出現誤?；蚵z，影響生產效率。

二、選型核心參數：四大指標決定防護效果

（一）光束間距：危險等級的 “標尺”

光束間距直接影響檢測精度：

15mm：可檢測手指級危險（直徑≥20mm），適用于高速沖床、精密沖床等高危場景；

30mm：檢測手掌級危險（直徑≥50mm），適合普通沖床、多工位沖床；

50mm：針對手臂級危險（直徑≥100mm），用于大型沖床等低風險場景。

選型邏輯：危險越高，間距應越小，比如高速沖床必須選 15mm，普通沖床可選 30mm 平衡成本與安全。

（二）安全等級：國際標準的 “門檻”

安全等級是選型的重要依據：

PLd/SIL2：通過 TüV/CE 認證，具備雙回路冗余設計，故障時能強制停機，適用于所有沖床，尤其是高速機型；

低于該等級的產品存在單點故障風險，不建議用于高速或高危場景。

（三）響應時間：高速作業的 “生命線”

高速沖床（滑塊速度＞500mm/s）需選擇響應時間＜10ms 的光柵，確保及時停機；

普通沖床（速度 200-500mm/s）響應時間≤20ms 即可，避免過度追求高速增加成本。

（四）環境適應性：抗振動與電磁干擾

沖床振動易導致光束偏移，需選擇帶抗震設計的光柵，搭配金屬支架和橡膠減震墊；

電磁屏蔽設計能抑制沖床離合器產生的電磁脈沖，減少誤?，F(xiàn)象，比如某五金廠未做屏蔽時月均誤停 20 次，改進后顯著減少。

三、三大沖床場景選型策略

（一）高速沖床（頻率高、速度快）

場景特點：滑塊速度快、模具區狹窄，危險等級高

· 選型要點：

1.優先 15mm 光束間距，精準檢測手指級危險；

2.必須達到 PLd/SIL2 安全等級，采用雙回路設計，確保故障時可靠停機；

3.配備抗震支架和電磁屏蔽線纜，應對高速運行時的振動和電磁干擾。

案例：某電子廠高速沖床更換合適光柵后，漏檢問題大幅改善，連續兩年無安全事故。

（二）精密沖床（加工精度要求高）

場景特點：加工精細，對檢測精度和視野要求高

· 選型要點：

1.選擇 15-30mm 間距，兼顧精度與操作人員通行效率；

2.采用窄邊框設計，減少對視野的遮擋，搭配激光對準儀確保安裝精度；

3.注重抗干擾能力，避免檢測誤差影響加工良品率。

效果：某精密儀器廠使用后，因光柵問題導致的定位誤差明顯減小，加工良品率有所提升。

（三）多工位沖床（多模具、長防護區域）

場景特點：防護區域長、需分段檢測

· 選型要點：

1.支持多組級聯的拼接式光柵，覆蓋全作業區域；

2.具備區域屏蔽功能，對非危險區域（如料倉送料口）進行屏蔽，減少誤停；

3.選擇抗油污設計的型號，減少沖壓油對鏡頭的影響，延長維護周期。

四、選型避坑指南：四大常見誤區

（一）誤區 1：忽視安全認證，選擇低價無資質產品

某家具廠因選用無認證的低價光柵，沖床故障時未能及時停機，導致人員受傷。

提示：所有沖床必須選擇通過國際安全認證的產品，尤其是高危場景需達到 PLd/SIL2 等級。

（二）誤區 2：未考慮振動影響，安裝時未做加固

某機械廠沖床振動導致光柵支架松動，漏檢率上升。

提示：安裝時使用專業工具校準支架，并定期檢查緊固度，確保在振動環境下穩定工作。

（三）誤區 3：光束間距選擇不當，犧牲檢測精度

某五金廠為降低成本選用大間距光柵，漏檢較小物體，導致模具損壞。

提示：根據加工對象的最小危險尺寸選擇間距，避免因小失大。

（四）誤區 4：通訊接口不匹配，導致系統無法聯動

某自動化產線因光柵接口不兼容，無法接入控制系統。

提示：新產線優先選擇支持主流通訊協議的型號，老舊設備需兼顧兼容性。

五、結語：選對光柵，沖床安全與效率雙提升

自動化沖床的安全光柵選型，需要綜合考慮危險等級、設備速度和環境因素：

· 高速精密沖床：注重小間距和高安全等級；

· 多工位 / 普通沖床：兼顧檢測范圍和抗干擾設計；

· 核心原則：通過安全認證，適配沖床特性，避免盲目選型。

正確的選型能有效降低安全風險，提升生產效率。安協安全光柵覆蓋多種光束間距和安全等級，適配全類型沖床，已成功應用于多家知名工廠。立即訪問官網（www.yrgdgs.com）下載選型手冊，或聯系技術團隊獲取免費方案，讓專業選型為您的安全生產保駕護航。
