光幕安全光柵安裝指南：從準備到調試的全流程實操手冊

在廣東某汽車配件廠，一臺新安裝的光幕安全光柵因接線錯誤，導致設備頻繁誤停，生產效率大幅下降。這類因安裝不當引發的問題，在工業現場并不少見。作為車間安全的重要防線，光幕安全光柵的安裝質量直接影響防護效果。本文結合沖壓、注塑、自動化產線等場景，解析安裝前準備、實操步驟、調試要點及避坑指南，助您掌握規范安裝流程。

一、安裝前的三大準備工作

（一）場景勘察：明確安裝條件

1.設備危險區域定位：沖壓機需覆蓋模具正前方合適高度區域，注塑機則要防護模具開合區及頂部加料口，曾有注塑廠因頂部未防護，導致原料袋墜落損壞設備。

2.環境因素評估：多塵環境（如打磨車間）需選防護等級高的光柵，還可配套自動吹掃裝置；強電磁環境（如變頻器旁）需準備屏蔽線纜和磁環濾波器。

3.空間測量：記錄設備與防護網間距，避免機械振動影響光束對準；確認安裝支架固定點承重，確保安裝穩固。

（二）物料清點：確保配件齊全

安裝前需仔細核對配件，包括發射端、接收端、安裝支架及螺絲、屏蔽線纜、繼電器 / 控制器等。常見問題有型號不匹配、支架材質選錯、線纜長度不足、控制器電壓不符等，需提前規避。

（三）斷電防護：確保施工安全

安裝前必須給設備斷電并懸掛 “禁止合閘” 警示牌 ，對于大型設備，還要確認電容放電完成，避免殘余電壓傷人。某機械廠就曾因未斷電安裝，導致觸電風險，這些教訓需牢記。

二、兩大安裝方式實操步驟

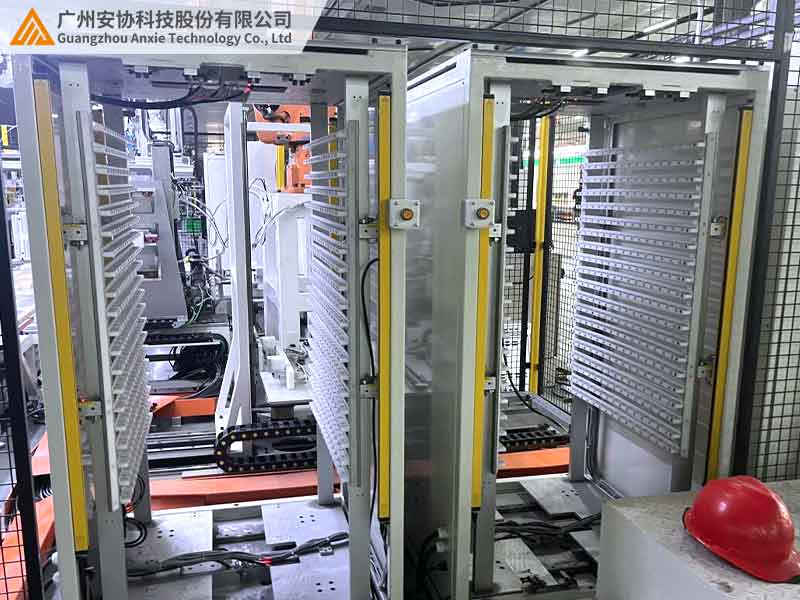

（一）對射式安裝（最常用）

適用場景：沖床、剪板機等獨立設備防護

1.支架固定：用水平儀校準支架，保證發射端與接收端水平偏差小，墻面安裝根據材質選擇合適的固定方式，如混凝土墻用膨脹螺栓，鋼結構選磁吸底座。

2.光柵對準：接通臨時電源，觀察接收端指示燈，慢慢調整角度直至所有光束對準；距離遠時，借助激光對準儀能大幅提升效率，某五金廠人工對準耗時久，用儀器后時間大大縮短。

3.接線規范：嚴格區分電源正負極，避免接反燒毀模塊；信號線纜與動力線纜分開敷設，減少電磁干擾。

（二）嵌入式安裝（新建車間一體化設計）

適用場景：防護網集成、設備外殼嵌入式安裝

1.開孔定位：按光柵尺寸在防護網精準開孔，邊緣處理好避免刮傷線纜；內部預留散熱空間，某汽車廠曾因未留散熱孔，導致光柵夏季頻繁故障。

2.密封處理：邊緣加裝防水膠條，線纜入口做好密封，防止粉塵進入。

三、調試與驗收：確保安裝質量

（一）通電前檢查

仔細檢查線纜連接是否牢固，光柵表面有無污漬，若有污漬，需用鏡頭紙擦拭干凈。

（二）初調對準

接通電源，觀察接收端指示燈狀態，全綠表示對準良好，部分紅則需微調支架角度。

（三）功能測試

1.遮擋測試：用物體遮擋光束，測試設備是否能立即停機；

2.環境測試：模擬強光直射、設備振動等環境，確保光柵不會誤報，信號保持穩定 。

（四）聯動調試

接入 PLC / 繼電器，測試信號輸出，根據不同信號類型，檢查設備響應是否正常。

（五）驗收記錄

填寫安裝驗收表，記錄安裝日期、操作人員、調試情況、測試結果等關鍵信息。

四、安裝避坑指南：常見錯誤與正確做法

安裝過程中，容易出現多種失誤。比如支架固定時，憑經驗安裝導致傾斜，會造成光束錯位、漏檢率升高；線纜敷設時，與變頻器線纜同槽敷設，會因電磁干擾導致誤報；接地處理不當，未接地或與設備共用地線，可能導致靜電積累燒毀控制模塊。正確的做法是用水平儀校準支架、單獨穿管敷設信號線纜、金屬支架單獨可靠接地。

五、典型案例：從安裝失誤到規范操作

某鑄造廠新安裝的光柵頻繁誤停，影響壓鑄機生產。經排查發現，一是支架未固定牢固，振動導致光束偏移；二是信號線纜與高頻加熱設備同槽敷設，電磁干擾嚴重。整改時，更換抗震支架并重新校準角度，將信號線纜穿金屬管單獨敷設，加裝磁環濾波器。最終，誤停問題解決，設備效率顯著提升。

六、結語：規范安裝讓安全更可靠

光幕安全光柵的安裝，每個環節都至關重要。規范安裝能有效降低安全事故率，減少設備誤停。安協安全光柵提供全系列安裝配件與技術支持，適配各類場景。立即訪問官網（www.yrgdgs.com）下載《安裝手冊》，或聯系技術團隊獲取免費現場指導，讓專業安裝為車間安全保駕護航。
