光電傳感器的工作原理

在工業自動化高速發展的今天，傳感器作為設備的 "眼睛"，承擔著信息采集的核心功能。其中，光電傳感器憑借非接觸檢測、高精度響應等特性，成為智能制造、智能設備領域的關鍵部件。作為廣州安協科技股份有限公司（www.yrgdgs.com）的核心產品之一，深入理解其工作原理，有助于更好地發揮設備效能。

一、核心架構與基礎工作邏輯

1.三大核心組件

光電傳感器由發射端、接收端、信號處理電路構成：

· 發射端：搭載 LED 或激光二極管，將電信號轉化為特定波長的光信號（如紅外光），定向發射至檢測區域。

· 接收端：集成光敏二極管、三極管或光電池，負責捕捉光信號并轉換為電信號。光敏元件通過光電效應，將光強變化轉化為電流或電壓信號。

· 信號處理電路：對微弱電信號進行放大、濾波，并通過閾值比較輸出開關量或模擬量信號，供控制系統識別。

2.基礎檢測邏輯

基于光的發射 - 接收鏈路實現檢測：

· 無物體時：發射光直達接收端，信號處理電路輸出常態信號（如高電平）。

· 物體介入時：通過遮擋（對射式）或反射（漫反射式）改變接收光強，觸發信號變化，經處理后輸出檢測信號。

二、四大檢測模式的技術差異

1.對射式 —— 長距精準檢測

發射端與接收端分置檢測區域兩側，需嚴格對準。當物體完全遮擋光路時，接收端光強驟降，觸發動作。優勢在于檢測距離可達數十米，適用于大型設備定位、倉儲物流的跨區域檢測。

2.漫反射式 —— 單端便捷安裝

發射與接收端集成一體，依賴物體表面反射光工作。發射光經物體漫反射后部分返回接收端，當光強超過閾值時輸出信號。檢測距離通常在 0.1-5 米，適合一般產線的物體有無檢測，尤其適合安裝空間受限場景。

3.鏡面反射式 —— 中距節省空間

發射端發出的光經反射鏡反射回接收端，物體遮擋反射光路時觸發信號。需在檢測區域對側安裝反射鏡，檢測距離介于前兩者之間（約 1-10 米），兼顧安裝便利性與檢測距離，常見于包裝機械、輸送線的物體檢測。

4.槽式 —— 微物高精度定位

發射與接收端分置凹槽兩側，形成毫米級精度的光槽。物體通過凹槽時遮擋光路，適用于小型物體的精確檢測，如打印機紙頁檢測、電子元件計數等場景。

三、光電信號轉換的核心機制

1.發光元件的電光轉換

· LED：正向偏置時 PN 結電子 - 空穴復合，釋放光子產生發散光，成本低、壽命長，適用于多數場景。

· 激光二極管：通過受激輻射產生高準直激光，光斑小、能量集中，滿足高精度檢測需求（如微米級物體檢測）。

2.光敏元件的光電轉換

· 光敏二極管：反向偏置下，光生載流子形成與光強成正比的光電流，響應速度快。

· 光敏三極管：在二極管基礎上增加放大功能，輸出信號更強，提升傳感器靈敏度。

· 光電池：直接將光能轉化為電動勢，輸出模擬電壓信號，適用于需要連續信號反饋的場景。

3.信號處理電路的關鍵作用

· 放大電路：將微安級光電流放大至毫安級，便于后續處理。

· 濾波電路：通過 RC 濾波等方式濾除環境光、電磁干擾等噪聲，確保信號純凈。

· 比較電路：設定檢測閾值，當信號超過閾值時輸出開關信號（如 TTL 電平），實現數字量輸出。

四、影響檢測性能的關鍵要素

1.被測物體特性

物體的顏色、材質、表面狀態直接影響檢測效果：

· 黑色物體吸收更多光線，漫反射式檢測距離可能縮短 50% 以上；

· 透明物體需采用對射式或鏡面反射式，避免漏檢；

· 粗糙表面產生漫反射，光滑金屬表面易產生鏡面反射，需調整安裝角度確保接收端感光。

2.環境光干擾控制

自然光、熒光燈等雜散光可能導致誤判，解決方案包括：

· 采用特定波長光源（如 940nm 紅外光），配合接收端濾光片，僅允許對應波長通過；

· 調制光源信號（如高頻閃爍），通過同步解調技術區分環境光與有效信號。

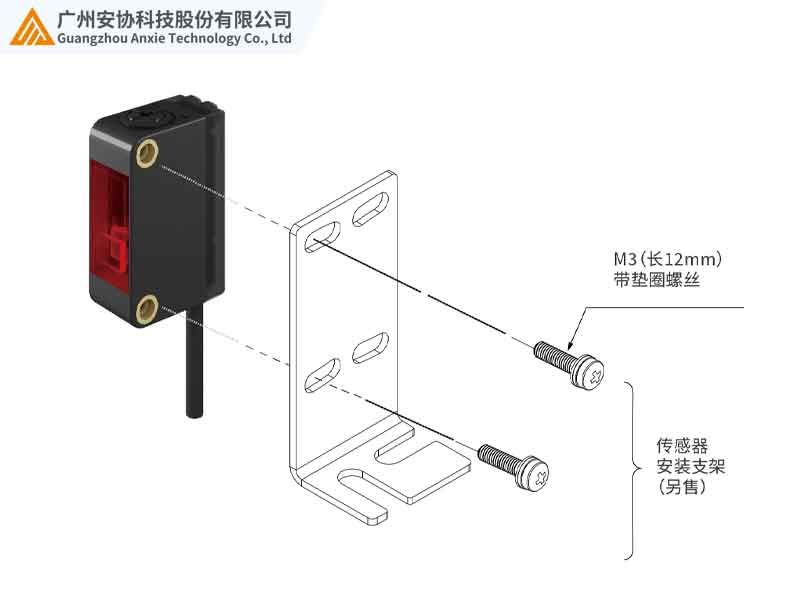

3.安裝調試精度

· 對射式 需保證發射 - 接收端軸線偏差＜1°，否則檢測距離大幅下降；

· 漫反射式 需調整發射角度，使被測物體反射光盡可能進入接收端；

· 鏡面反射式 需確保反射鏡與傳感器軸線垂直，避免反射光偏移。

五、技術優勢與多元應用

1.顯著技術優勢

· 非接觸檢測：避免機械磨損，適合精密器件、易損物體檢測；

· 高速響應：納秒級光信號傳輸，滿足高速生產線（如 1000 件 / 分鐘）的實時檢測需求；

· 高精度特性：激光型傳感器可實現 ±0.1mm 級檢測精度，勝任微小零件定位；

· 易維護性：無機械運動部件，使用壽命長達 5 萬小時以上，降低停機維護成本。

2.廣泛應用場景

· 工業自動化：產線工件計數、位置校準、透明薄膜檢測；

· 智能物流：倉儲貨架貨物在位檢測、分揀機包裹識別；

· 消費電子：手機距離感應（防誤觸）、筆記本電腦合蓋檢測；

· 安防領域：紅外柵欄入侵檢測、自動門人體感應。

總結

從基礎的光路架構到多元檢測模式，從信號轉換機制到實際應用要點，光電傳感器通過光與電的高效轉換，實現了對物體狀態的精準感知。其非接觸、高精度、易集成的特性，使其成為智能時代的核心感知部件。廣州安協科技股份有限公司深耕傳感器領域多年，持續為各行業提供高可靠性的光電傳感器解決方案。如需了解更多產品詳情，歡迎訪問官網 www.yrgdgs.com ，獲取專業技術支持與選型建議。
