光幕安全光柵怎么判斷正常發光？工業現場 4 步檢測法詳解

在浙江某汽車配件廠的生產車間，一臺沖床的安全光柵突發報警停機，經檢查發現鏡頭被金屬粉塵覆蓋導致光束偏移 —— 這是工業現場常見的光柵發光異常問題。作為設備安全防護的核心部件，光幕安全光柵的發光狀態直接影響防護效果。如何快速判斷其是否正常發光？結合多年現場經驗，分享一套系統檢測方法，附不同場景檢測參考，助您精準定位故障，保障產線安全。

一、發光異常的三大核心風險

工業安全實踐表明，光柵發光異?？赡芤l(fā)多重隱患：

1.漏檢風險加劇：單束光失效可能導致手指級危險漏過，尤其在沖床、注塑機等高危設備中，防護失效可能造成嚴重傷害；

2.設備誤停頻發：光束偏移或污染會觸發頻繁報警，影響生產效率，如某電子廠曾因粉塵遮擋導致產線多次誤停；

3.安全等級降級：多束光衰減會使防護系統安全等級下降，違反國際安全標準（如 ISO 13849-1），埋下合規風險。

這些問題的根源，在于缺乏規范化的發光檢測流程。

二、光柵發光系統的核心構成

光幕安全光柵的發光檢測鏈路由三大模塊組成：

1.發射端光源：由紅外 LED 陣列構成（常見 16/32/64 束），發射 850nm 波長光束，經光學透鏡準直為平行光；

2.光學傳輸鏈路：確保 1-15 米檢測距離內光束偏差在安全范圍內，避免因角度偏移導致檢測盲區；

3.接收端傳感器：通過光敏三極管陣列實時監測光強，當單束光強低于閾值或角度偏差超限，即觸發異常報警。

三、4 步檢測法：從外觀到功能的全面診斷

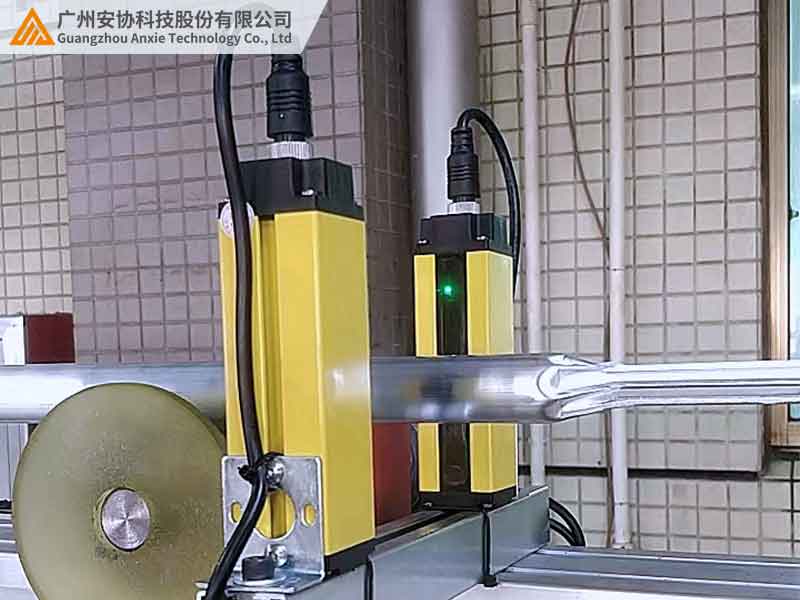

第一步：視覺初查 —— 快速識別顯性異常

通過直觀觀察初步判斷發光狀態：

· 指示燈狀態：正常時電源燈常綠，工作燈逐束閃爍（動態顯示光束連通）；若電源燈不亮或工作燈常滅，需檢查 24V 電源接線，重啟設備并清潔端子。

· 鏡頭外觀：正常鏡頭表面潔凈無遮擋，透鏡無裂紋、無明顯污漬；若粉塵堆積、油污附著或透鏡破損，可用酒精棉片清潔，嚴重污染時需拆卸超聲波清洗。

· 暗環境光束觀測：在較暗環境中距離光柵 1 米觀察，正常發光時可見均勻分布的微弱紅外光斑（非可見光），若局部光斑缺失或亮度不均，需標記異常區域，進入下一步功能檢測。

實操提示：正常發光時，接收端會隨物體遮擋同步變化，無反應時需排查發射端供電。

第二步：功能測試 —— 模擬真實工作場景

通過模擬防護場景驗證發光與響應性能：

1.空載自檢：斷開負載通電，觀察接收端是否顯示全光束導通（所有工作燈常綠），異常時可能為 LED 老化或光束偏移。

2.遮擋測試：使用標準測試棒（模擬人體部位）依次遮擋每束光，正常應觸發報警（紅燈亮、繼電器動作），漏報需校準發射端角度。

3.聯動測試：連接設備控制器，模擬危險動作（如沖床滑塊下行），觀察是否在短時間內停機，響應延遲過長需檢測光強衰減情況。

第三步：儀器檢測 —— 精準定位隱性故障

借助專業工具排查深層問題：

1.光強檢測：在無環境光干擾下，用照度計在 2 米處測量單束光強，低于正常范圍時需更換 LED 模塊或清潔鏡頭。

2.角度校準：使用激光對準儀檢測光束平行度，偏差超限時通過專用支架微調（每次調節 0.25° 步進），確保檢測無盲區。

3.電路檢測：用萬用表測量發射端電壓電流，異常時檢查電源模塊及接線端子，排除接觸不良或電壓波動問題。

第四步：環境適應性驗證 —— 應對復雜工況

針對不同環境因素測試穩定性：

· 粉塵場景：模擬粉塵揚起環境，觀察是否誤報，必要時加裝自動吹掃裝置；

· 溫變場景：在極端溫度環境下測試，選擇帶溫度補償功能的型號應對 LED 溫漂問題；

· 電磁環境：靠近強電磁源檢測，通過屏蔽線或磁環濾波解決干擾導致的發光異常。

四、不同場景檢測優先級參考

根據設備風險等級和使用環境，合理安排檢測重點：

五、實戰案例：焊裝線光柵異常處理實踐

某工廠焊裝線出現光柵頻繁誤報，經檢測發現：

1.鏡頭表面積累焊渣粉塵，導致多束光強下降；

2.長期振動引發光束角度偏移，漏檢率升高。

通過清潔鏡頭、校準角度并加裝防塵防護罩，徹底解決誤報問題，產線停機頻率顯著降低。

六、結語：系統化檢測守護設備安全

在工業安全管理中，定期檢測是保障光柵性能的關鍵。某制造企業數據顯示，堅持規范檢測的產線，因光柵故障導致的停機時間減少超 80%，安全事故風險大幅降低。通過視覺初查、功能測試、儀器檢測和環境驗證四步流程，可快速判斷發光狀態，提前排除隱患。
