單邊漫反射光柵需要反光板嗎

在江蘇某物流倉庫的分揀區，操作人員正調試新安裝的安全光柵。有人看著單側安裝的設備疑惑：“怎么沒看到反光板？這樣能檢測到物體嗎？” 作為工業自動化中常用的檢測設備，單邊漫反射光柵是否需要反光板，一直是用戶關心的問題。本文結合工作原理與應用場景，為你詳細解析。

一、從工作原理看反光板的作用

要弄清楚是否需要反光板，首先要理解光柵的兩種主流檢測方式：

1. 對射式光柵：依賴反光板的 “雙向配合”

· 工作原理：發射器與接收器分兩側安裝，反光板固定在接收器端，發射器發出的光束經反光板反射回接收器，當物體遮擋光束時觸發檢測。

· 典型場景：如停車場道閘的防砸檢測，兩側立柱上的發射器與接收器配合，中間的反光板確保光束穩定反射。

· 反光板作用：相當于 “光束的鏡子”，沒有反光板，接收器無法接收到反射光，檢測功能失效。

2. 單邊漫反射光柵：無需反光板的 “單向檢測”

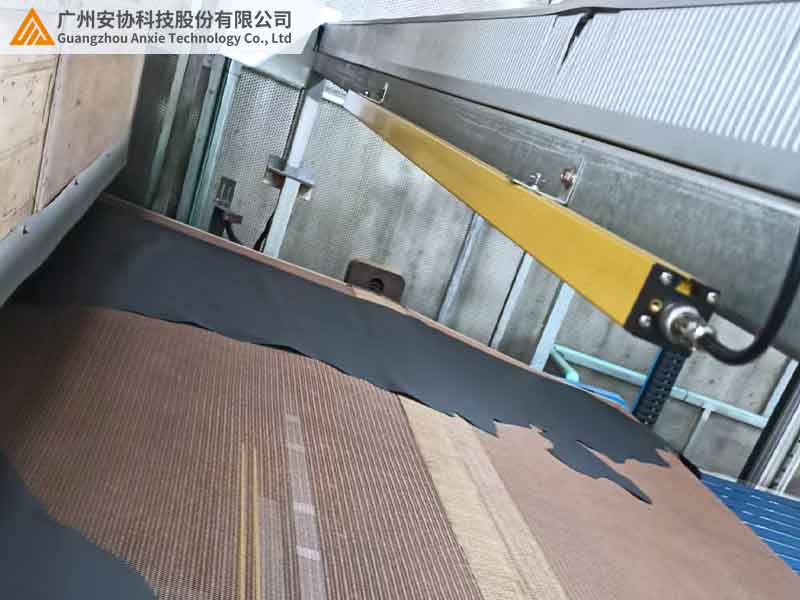

· 核心特性：發射器與接收器集成在同一側（單邊設計），無需對側安裝反光板或接收器。

· 檢測邏輯：發射器發出漫射光束（類似手電筒散光照射），物體表面反射光線被同側接收器接收。當物體進入檢測區域，反射光強度變化觸發信號輸出。

· 關鍵優勢：?jiǎn)蝹?cè)安裝即可工作，解決了對射式需要兩側對齊的空間限制，尤其適合狹窄工位或單邊安裝場景。

二、是否需要反光板？三大場景對比

通過以下對比表格，能更清晰看出不同檢測方式的差異：

1. 哪些場景必須用反光板？

長距離檢測：如倉儲貨架間的區域防護（距離＞10 米），對射式通過反光板反射，能實現更遠距離的穩定檢測。

透明 / 低反光物體：檢測玻璃、透明薄膜等透光率高的物體時，對射式依賴反光板的固定反射，不受物體反光率影響。

2. 哪些場景無需反光板？

狹窄工位防護：如 3C 產品組裝臺（寬度≤80cm），單邊漫反射光柵單側安裝即可覆蓋檢測區域，避免對側安裝空間不足的問題。

移動場景檢測：物流分揀線上的動態貨物檢測，物體隨傳送帶移動，漫反射式通過物體自身反射光即可識別，無需固定反光板。

三、單邊漫反射光柵的核心優勢

1. 安裝靈活，節省空間

單側部署：在自動化機床的操作臺邊緣，直接固定在設備側面，無需在對側尋找安裝位置，尤其適合老舊設備改造。

角度寬容：允許 ±15° 的安裝傾斜角，相比對射式 ±1° 的嚴格對齊要求，現場調試效率提升 50% 以上。

2. 適應多種物體特性

普通物體：金屬件、塑料件等反光率中等的物體，無需特殊設置即可穩定檢測。

特殊物體：

黑色橡膠件：?jiǎn)⒂?“強反射模式”，增強發射功率 30%，確保低反光率物體也能觸發信號。

透明薄膜：采用雙波長檢測（940nm+850nm），通過不同波長的反射差異識別，某薄膜生產線漏檢率從 15% 降至 1%。

3. 降低維護成本

無反光板損耗：避免對射式反光板因振動、粉塵導致的角度偏移（需每周校準），漫反射式維護周期延長至每月一次。

抗環境干擾：IP67 級防塵防水設計，搭配自動吹掃氣路，在多粉塵的焊接車間，鏡頭清潔頻率從每日 1 次減少至每周 1 次。

四、選型建議：根據場景選對方案

1. 優先選擇單邊漫反射的場景

空間受限：工位寬度＜1 米，或設備側面無安裝對側部件的空間。

動態檢測：物體位置不固定（如流水線上的隨機工件），依賴物體自身反射光檢測。

中等距離：檢測距離在 0.2-8 米范圍內（超出范圍建議采用對射式 + 反光板方案）。

2. 必須搭配反光板的情況

超遠距離：檢測距離＞10 米，需通過反光板增強光束反射。

極端低反光：檢測純黑色物體（反光率＜5%）且距離＞2 米，漫反射式需增強功率，此時對射式 + 反光板方案更穩定。

3. 現場調試注意事項

反光率測試：用目標物體在檢測距離內移動，觀察信號指示燈是否穩定觸發（綠色常亮為正常，紅色閃爍表示檢測到物體）。

角度校準：使用激光瞄準器輔助安裝，確保光束垂直于檢測面，避免因傾斜導致的檢測盲區。

五、結語

單邊漫反射光柵是否需要反光板，本質是檢測原理與應用場景的匹配 —— 對射式依賴反光板實現長距離穩定檢測，而漫反射式憑借單側設計解決空間限制，無需額外配件。某汽車零部件廠數據顯示，在狹窄工位采用漫反射式方案后，安裝時間縮短 40%，設備改造成本降低 30%，真正實現了 “按需檢測，靈活部署”。
