News Center在五金加工車間,操作人員常對安全光柵的防護差異感到困惑:為何有的能防手指誤觸,有的卻只能檢測人體軀干?這背后涉及安全光柵的類別劃分與安全分級標準。作為工業安全防護的核心設備,安全光柵的選擇直接影響人機安全與生產效率。本文將從應用場景出發,解析安全光柵的類別、分級及選型要點,附對比表,為制造業從業者提供選型思路。
安全光柵依據最小檢測物體直徑,可分為三個核心類別:
1.手指級安全光柵
光束間距 10 - 20mm,適用于 3C 產品加工、醫療器械組裝等場景,可識別細小物體,防止手指誤觸精密機械部件。典型如安協 HC 系列,具備 IP67 防護。
2.手臂級安全光柵
光束間距 30 - 50mm,檢測距離與防護高度適中,常用于汽車零部件沖壓、智能倉儲等場景,可有效檢測手臂入侵,避免操作人員手臂受傷。
3.軀干級安全光柵
光束間距 50 - 100mm,檢測距離和防護高度較大,適用于大型壓力機、協作機器人周邊等場景,能覆蓋人體全身,防止人員探身進入危險區域。
1.對射式安全光柵

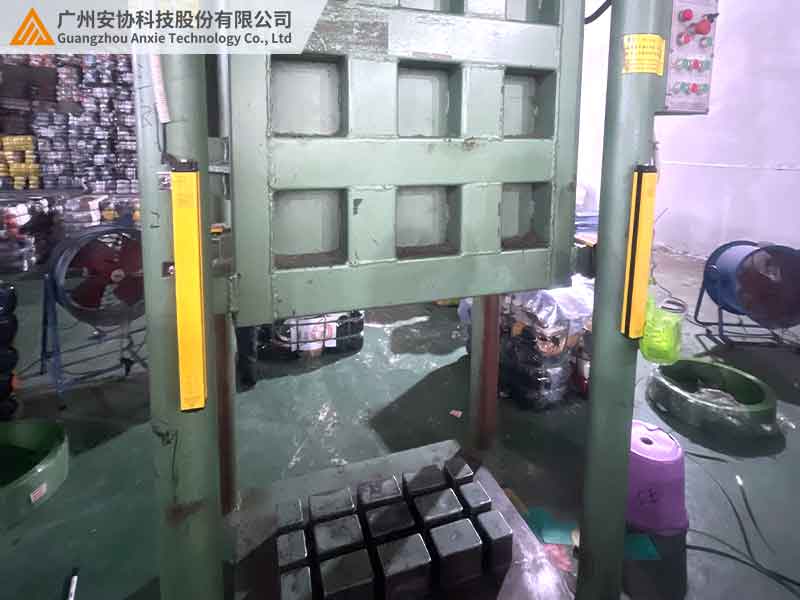

發射端與接收端分離安裝,通過平行光束對射檢測,防護精度高,但需精準對準。適用于沖床、電梯防夾等固定工位設備。
2.反射式安全光柵
發射端與接收端集成于同一側,通過反射鏡實現光束折返,節省安裝空間,適合機械臂關節、狹小通道等場景。
3.區域掃描式安全光柵
高密度光束形成 2D 防護平面,支持自定義檢測區域,搭配軟件可設置 “通行區”“禁區”,常用于智能產線分揀區、醫療器械消毒艙等智能化防護場景。
安全光柵的安全性能需符合國際標準 ISO 13849 - 1,主要按以下標準分級:
安全等級 | 性能等級 (PL) | 低風險設備,如小型包裝機 |
等級 1 | PL a | 低風險設備,如小型包裝機 |
等級 2 | PL b/c | 通用設備,如注塑機、沖床 |
等級 3/4 | PL d/e | 高風險設備,如大型壓力機、機器人 |
PL a 級僅需基本檢測功能,適用于家用設備;PL d/e 級要求雙重冗余電路,通過 EMC 電磁兼容測試,適用于汽車焊裝線、冶金高溫爐等高風險場景。
低風險場景如電子組裝,可選擇手指級光柵搭配 PL b 級,兼顧防護精度與成本;中等風險的五金沖壓場景,手臂級光柵與 PL d 級組合,既能識別手臂入侵,又能應對設備振動;高風險的汽車覆蓋件沖壓場景,則需軀干級光柵與 PL e 級配合,保障人員安全。
某新能源汽車廠電池 PACK 線針對不同風險設備,差異化配置安全光柵:3C 沖壓區用手指級光柵實現零手傷;模組組裝區部署手臂級光柵,提升檢測效率并減少誤停機;機器人搬運區安裝軀干級光柵,通過相關認證,全產線安全事故歸零,成本降低。
安全光柵的類別解決 “防什么”,分級解決 “可靠性”。企業選型時應明確設備風險等級,匹配對應類別與安全等級。安協安全光柵覆蓋全類別與等級,提供一站式服務,訪問官網(www.yrgdgs.com)可獲取手冊與方案設計,為產線安全賦能。
