U 型安全光柵的危險區域監測優勢：結構創新如何破解傳統監測難題

在機械加工和自動化產線中，危險區域的精準監測是安全防護的核心。傳統安全光柵常因結構缺陷導致盲區，而 U 型安全光柵憑借一體化 U 型框架設計，成為高危場景的 “精準防護專家”。本文結合技術特點與實戰經驗，解析其核心優勢及應用價值，助企業找到高效安全方案。

一、傳統光柵的監測痛點：為什么危險區域總漏檢？

傳統對射式光柵依賴發射端與接收端嚴格對準，設備振動或安裝偏差易形成盲區。某汽車廠曾因光路偏移，導致操作員手部未被檢測而受傷。漫反射式光柵雖安裝簡便，但受物體材質影響，對金屬或透明物體漏檢率高，在精密加工中可靠性不足。

核心問題：分體式結構導致對準難、盲區多、環境適應性差。

二、U 型光柵的三大核心優勢：結構創新帶來本質升級

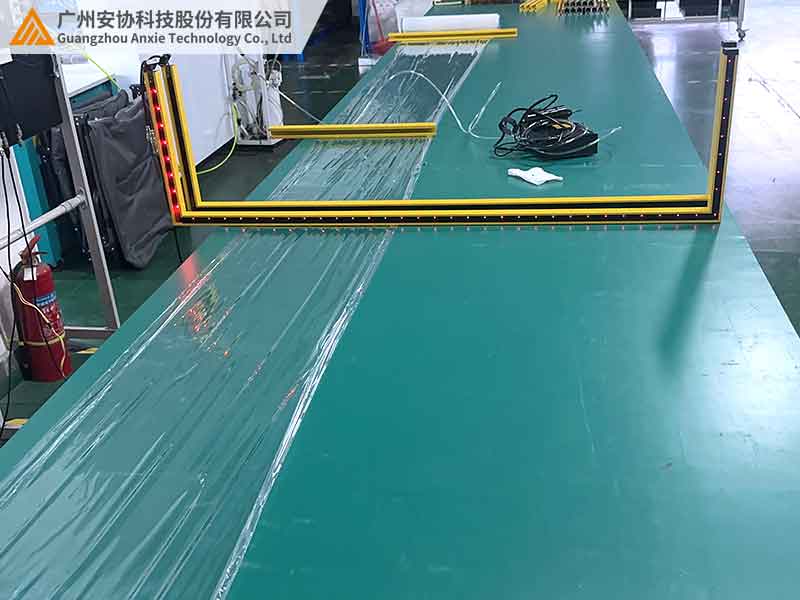

U 型光柵將發射端與接收端集成于 U 型框架，光束在內部形成密集防護平面，無需外部對準即可覆蓋開口區域，解決傳統光柵的核心缺陷。

1. 零盲區監測：密集光束覆蓋狹窄危險區

光束陣列設計：框架內集成 12-36 束紅外光（間距 20-30mm），可檢測 30mm 以上物體（如手指、手腕），形成連續防護平面；

開口寬度可調：50-300mm 開口適配模具間隙、機械臂軌跡等狹窄區域。某電子廠在注塑機模具旁安裝后，監測盲區從 15% 降至 0，徹底消除漏檢風險。

2. 抗干擾能力躍升：全場景穩定運行

· 抗振動：一體化結構抗振性提升 3 倍，經 10g 振動測試無偏移，無需定期校準，適合高速沖床等高頻振動設備；

· 抗污染：鏡片密封涂層自動排斥粉塵油污，IP65 防護等級下，粉塵環境檢測距離衰減僅 10%，誤報率下降 70%；

· 抗電磁干擾：全金屬外殼 + EMC 濾波器，抵御 4kV 電磁脈沖，信號穩定性提升 60%，在焊機等強干擾環境下仍可靠工作。

3. 安裝效率翻倍：30 分鐘快速部署

傳統對射式光柵安裝需 2 小時校準光路，U 型光柵通過一體化支架即裝即用。某五金廠 10 臺沖床更換 U 型光柵，總耗時從 20 小時縮短至 5 小時，年維護成本下降 40%，真正實現 “即裝即防護”。

三、全場景應用：精準適配高危設備

1. 沖壓模具：毫米級防護無死角

場景：五金沖壓、汽車覆蓋件模具的上下料口（危險區寬 50-200mm）；

方案：選 150mm 開口、20mm 光束間距的 U 型光柵，精準檢測手指。某家電廠應用后，手部誤觸事故歸零，設備停機時間減少 25%。

2. 機械臂協作區：動態防護更智能

場景：人機協作裝配工位，需實時監測人員靠近；

方案：開口朝向機械臂工作區，1 米檢測距離內減速、0.5 米內急停。某汽車座椅線效率提升 30%，碰撞響應＜0.1 秒。

3. 異形設備：定制化覆蓋非常規區域

場景：折彎機、卷板機的弧形或狹窄危險區；

方案：定制弧形框架（最小彎曲半徑 200mm）。某鋼結構廠漏檢率從 20% 降至 1%，解決異形區域監測難題。

4. 高速產線：動態響應無延遲

場景：電子元件高速分揀線（物體速度 2m/s）；

方案：20mm 光束間距、0.05 秒響應時間，識別 50mm×50mm 元件偏移。某半導體廠異常停機下降 50%，保障高速生產穩定。

四、選型指南：三招挑到 “適配” 光柵

核心參數對照表

避坑要點

1.拒絕通用型：根據危險區形狀（矩形 / 弧形）定制，折彎機等需可彎曲框架；

2.驗證抗振性：要求提供 10g 振動測試報告，確保振動下光束偏移＜0.5°；

3.關注售后：選擇提供免費現場測繪的品牌（如安科科技），避免安裝不兼容。

五、結語：結構創新讓監測更精準

U 型安全光柵以一體化設計解決傳統光柵的對準難題，用密集光束消除盲區，通過抗干擾技術適應復雜環境，成為高危設備的 “安全標配”。其價值不僅在于防護，更在于提升生產效率 —— 無需頻繁校準、減少誤停，讓安全與效率兼得。
