沖床安全光柵應用指南：一線工程師的實戰經驗談

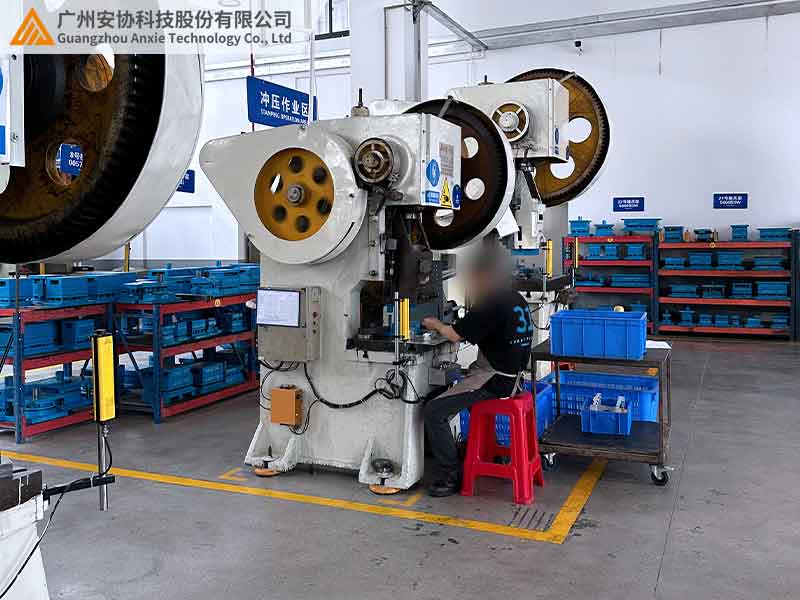

在金屬加工車間，沖床高速運轉時如同一臺 “鋼鐵巨獸”，滑塊每分鐘往復運動上百次，稍有不慎就可能造成手部重傷。據統計，未安裝安全光柵的沖床，操作人員手部卷入事故率是合規設備的 8 倍以上。作為在車間摸爬滾打十多年的老工程師，今天結合真實案例，分享沖床安全光柵從選型到維護的 “接地氣” 經驗，幫您避開常見坑點。

一、選型篇：這三個參數比價格更重要

1. 光軸間距：15mm 是沖床防護的 “黃金標準”

沖床操作中，最危險的是手指誤觸模具。光軸間距指的是相鄰兩束紅外光的距離，直接決定能檢測到的最小物體：

· 15mm 間距（必選）：能精準檢測直徑 15mm 以上的物體（相當于成人手指粗細），比如手機殼沖壓、精密電子元件加工場景，某 3C 工廠用 15mm 間距光柵后，3 年沒出過手指受傷事故；

· 20mm 間距：適合汽車墊片、法蘭等中型沖壓件，能防止手腕級入侵，同時減少金屬碎屑干擾（沖床飛濺的小鐵屑常讓密間距光柵誤報警）；

· 別信 30mm 以上 “通用款”：曾有五金廠圖便宜選 30mm 間距，結果戴厚手套的手指漏檢，導致指尖被壓出淤青。

小貼士：選光柵時帶個 15mm 的圓柱體（比如馬克筆），現場測試能否觸發停機 —— 這比看參數表靠譜得多。

2. 安全等級：Type 4 認證是 “保命門檻”

沖床屬于最高風險等級設備，必須選通過Type 4 安全認證的光柵（國標 GB/T 19436），

核心看兩點：

· 雙 CPU 冗余設計：就像汽車的雙剎車系統，主芯片故障時，備用芯片 0.2 秒內接手工作，某汽配廠曾因用單 CPU 光柵，芯片突然死機沒觸發停機，導致操作員手背擦傷；

· 每秒 50 次自檢：能實時發現光束偏移、電源電壓不穩等隱患，相當于給光柵裝了個 “24 小時醫生”。

3. 響應速度：高速?zèng)_床要 “快準狠”

沖床滑塊下行速度通常在 500mm/s 以上，響應速度必須≤5ms：

· 舉個例子：200 次 / 分鐘的沖床，5ms 內滑塊只會移動 2.5mm，剛好能停在安全位置；

· 選帶防震支架的型號，否則沖床振動會讓光束 “跑偏”，導致漏檢或誤報。

二、安裝篇：這四個位置細節決定防護效果

1. 上下高度：別留 “致命盲區”

底部光束：要低于模具最低點 100mm—— 曾見過某廠光柵裝太高，操作員彎腰送料時，手部從底部漏進危險區；

頂部光束：至少 1.5 米高，覆蓋大部分人抬手高度（除非車間全是高個子，可按實際情況調整）。

2. 左右距離：遠離 “飛濺區”

發射端和接收端離模具邊緣至少 300mm：

沖床沖壓時，油污、金屬屑會飛濺，離太近容易糊住透鏡，某鑄造廠曾因距離過近，每天要擦 3 次光柵，后來移遠后一周擦一次就行；

用 L 型支架 + 防震膠墊固定，螺絲要擰緊，裝完后拍一下設備，看光柵會不會晃（晃就重新固定）。

3. 光束對齊：三步校準法

· 粗調：用激光筆照發射端光束孔，調整接收端位置，直到每個孔都對準；

· 細調：通電后逐個遮擋光束，看接收端指示燈是否對應熄滅，有不亮的就微調支架；

· 終極測試：讓同事幫忙，用手指快速劃過光柵，看是否每一次移動都觸發停機。

4. 接線：別讓電磁干擾 “搗亂”

單獨拉一根 24V 直流電源線，別和沖床電機、電磁閥共用同一根線，否則開機時電壓波動會讓光柵亂報警；

信號線用雙絞屏蔽線，超過 5 米要接地（找電工師傅幫忙，接地電阻小于 4Ω）。

三、功能設置：讓光柵 “懂” 沖床操作流程

1. 雙手啟動互鎖（必開功能）

設置成 “只有雙手同時離開防護區，沖床才能重啟”：

防止有人耍小聰明，用一只手擋住光柵，另一只手送料 —— 見過太多這樣的違規操作，必須從程序上杜絕；

搭配語音提示，提醒操作員規范動作。

2. 延時復位：高速?zèng)_床必備

針對每分鐘 200 次以上的高速?zèng)_床，設置 “檢測到遮擋后 0.5 秒再復位”：

避免滑塊還沒停穩，操作員誤觸重啟按鈕，導致二次傷害；

這個功能在老舊沖床上尤其重要，機械制動反應慢，全靠光柵多 “撐” 一會兒。

3. 區域屏蔽

如果沖床搭配機械臂自動送料，開啟 “區域屏蔽”：

允許機械臂進入防護區取件，同時監測人員入侵，某汽車廠用了這個功能后，設備效率提升 15%，還沒出過安全事故。

四、維護篇：這三個習慣能少跑 80% 的維修

1. 清潔：每周一次 “基礎保養”

用無水酒精棉輕輕擦拭發射 / 接收端透鏡；

沖壓車間粉塵多的話，改成每周三次，千萬別用汽油、柴油擦 —— 曾經有個徒弟用汽油，結果把透鏡鍍膜腐蝕了，檢測距離直接減半。

2. 振動檢查：每月一次 “體檢”

用水平儀測光柵支架，歪了就調正（偏差超過 2° 就得重新校準）；

支架和設備接觸的地方貼 3mm 厚的橡膠墊，能減少 60% 的振動傳遞。

3. 故障排查：學會看 “信號燈”

五、實戰案例：從 “三天兩頭報警” 到 “全年零事故”

浙江某通用機械廠的 63 噸沖床，以前用便宜光柵，三天兩頭誤報警，操作員煩得直接把光柵電源拔了，結果一年出了 2 次輕傷事故。2024 年找我們改造：

1.換 15mm 間距 Type 4 級光柵，帶防震支架，能抗沖床的高頻振動；

2.設置雙手互鎖 + 0.3 秒延時復位，避免送料時手套邊緣輕微遮擋就停機；

3.每周安排 10 分鐘清潔保養，操作員培訓后都知道怎么維護了。

改造后整整一年，沖床沒出過一次事故，而且因?yàn)檎`報警減少，每月多生產了 3000 件產品，老板直夸 “這錢花得值”。

六、結語：沖床防護沒有 “差不多”，只有 “剛剛好”

選沖床安全光柵，別只看價格，光軸間距 15mm、Type 4 認證、5ms 響應速度，這三個硬指標缺一不可。安裝時多花半小時校準，維護時多擦一次透鏡，這些細節才是安全的保障。
