針對沖床和注塑機的安全光柵解決方案，需根據設備類型、工作原理及安全需求進行定制化設計。

以下是綜合行業實踐和標準的核心方案要點：

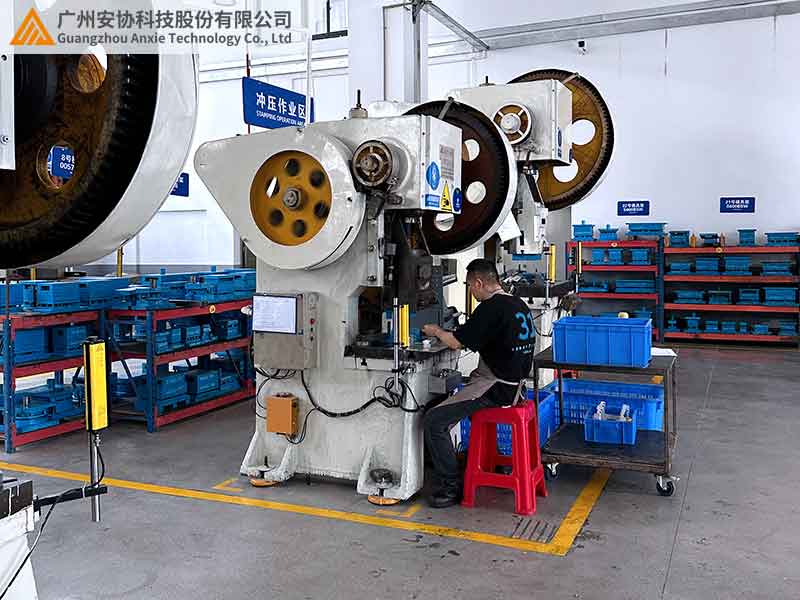

一、沖床安全光柵解決方案

設備分類適配

機械式?jīng)_床（如腳踏式）：需改裝電磁離合器或雙手按鈕系統才能兼容安全光柵。傳統機械式?jīng)_床因無急停接口，需加裝電磁鐵實現任意點急停。

氣動/液壓沖床：可直接安裝安全光柵，通過光幕遮擋觸發急停信號。

核心技術要求

響應時間≤10ms，確保沖頭下壓前完成停機。

光軸間距選擇：手指防護選10mm分辨率，手掌防護選20-40mm。

保護高度計算：光軸間距×(光束數-1)，覆蓋模具危險區域。

典型配置方案

安全光柵+電磁離合器+加固支架，搭配外置控制器實現狀態可視化。

需配合雙手啟動按鈕形成雙重保護機制。

二、注塑機安全光柵解決方案

防護重點區域

主要保護合模區域，防止高溫熔料噴射或模具夾傷。光柵需覆蓋操作口及取件區域。

技術參數設計

光幕長度≥1.5m，適應大型注塑機防護。

采用交叉掃描模式提升檢測精度，最小檢測高度可縮至直線模式的2/3。

推薦IP67防護等級，耐受油污和高溫環境。

系統集成方案

雙回路PNP/NPN輸出接入PLC，與機械門鎖聯動。

可擴展聲光報警裝置，強化警示效果。

三、通用選型與實施規范

選型標準

沖床推薦值：光軸間距10-20mm；響應時間≤10ms；防護等級IP54以上；輸出方式：繼電器+雙NPN

注塑機推薦值：光軸間距20-40mm；響應時間≤15ms；防護等級IP67；輸出方式：雙PNP+安全PLC

安裝驗收流程

支架固定后需進行3軸偏差校準（水平/垂直/對射角）。

模擬遮擋測試≥50次，驗證停機成功率和響應一致性。

記錄光柵遮擋距離與停機延遲的映射關系，優化參數設置。

運維管理要求

每日開機前執行自檢程序，監測LED狀態指示燈。

每月清潔光學窗口，防止粉塵/油污導致誤觸發。

每季度測試冗余電路，確保單路故障仍可觸發保護。

四、行業創新方案

多級聯防護系統：通過2-3級光幕實現遞進式防護，先預警后急停。

AI行為預判：集成視覺系統識別異常動作模式，提前50ms觸發保護。

能量吸收支架：采用阻尼結構減少設備震動導致的誤觸發。

建議優先選擇通過EN ISO 13849-1 PLd級認證的產品，并留存安裝調試視頻作為安全審計憑證。
